Plantegning og 3D modeller







Hytten har jeg tegnet selv vha.  Autodesk Revit Architecture.
Målet var å få mest mulig ut av ca. 90kvm.

Tegningene ble sendt til hytteprodusent i Litauen for produksjon i samarbeid med Norsk entreprenør.
Oppdatering sommeren 2012: Produsenten i Litauen har lagt ned virksomheten.

Det var litt av et puslespill å få alt til å gå opp.
De fleste møblene ble plukket ut allerede under tegneprosessen, og plassert ut i tegningen
slik at jeg kunne justere og tilpasset rommet rundt.
På en måte kan man si at hytta ble til rundt møblene som var tiltenkt :
4 soverom, med soverplass til 9 personer.  Spiseplass til 9 personer.
Bad med plass til dusj, toalett, vask, vaskemaskin og VV bereder.

Noen av møblene er også spesialtbestilt med egne mål for å utnytte plassen optimalt.
De små soverommene har alle plassbygde senger, igjen for å utnytte arealet maksimalt.




Gangen kan på tegningene virke som ganske stor, men i praksis er jeg veldig glad for dette arealet.
Med mange gjester,  klær, sko og bagasje er det godt med god plass i gangen.
Det er også blitt plass til en skap som avlaster oppevaringen i stue/kjøkken.

Det er høyt og luftig under taket i stua.  Dette bidrar til romfølelsen, og de 33kvm som rommet består av virker større.
Resten av hytta har flatt tak med full 2.40 takhøyde, istedet for 2.20 som ofte er vanlig i hytter.
Alle dører er også av "normal" størrelse og høyde, og ikke lavere varianter man ofte finner i hytter.

Autodesk Revit var tid god hjelp for å plassere vinduer riktig i forhold til lys og utsikt
Både antall vinduer og plassering kan lysmessig simuleres i programmet.  Et fotografi av området og utsikten
kan også legges inn som et bakteppe.

Sluttresultatet er en relativt kompakt hytte (etter dagens standard), som er både romslig og innholdsrik.





97kvm BYA / 91kvm BTA / 83kvm BRA

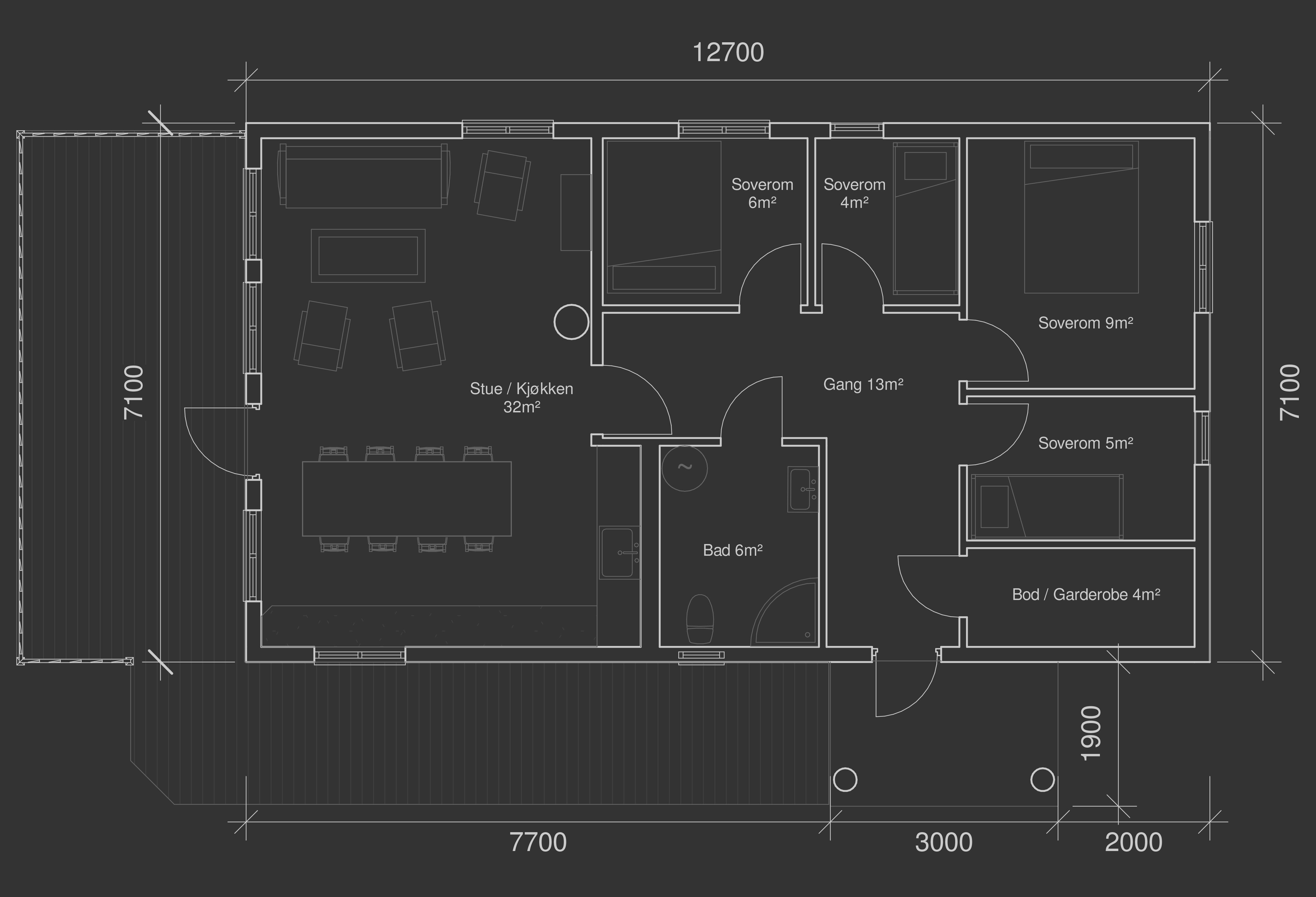

Klikk på de ulike rommene i tegningen under, så får du se bilder fra de aktuelle rommene. Stue og gang har flere utsnitt.

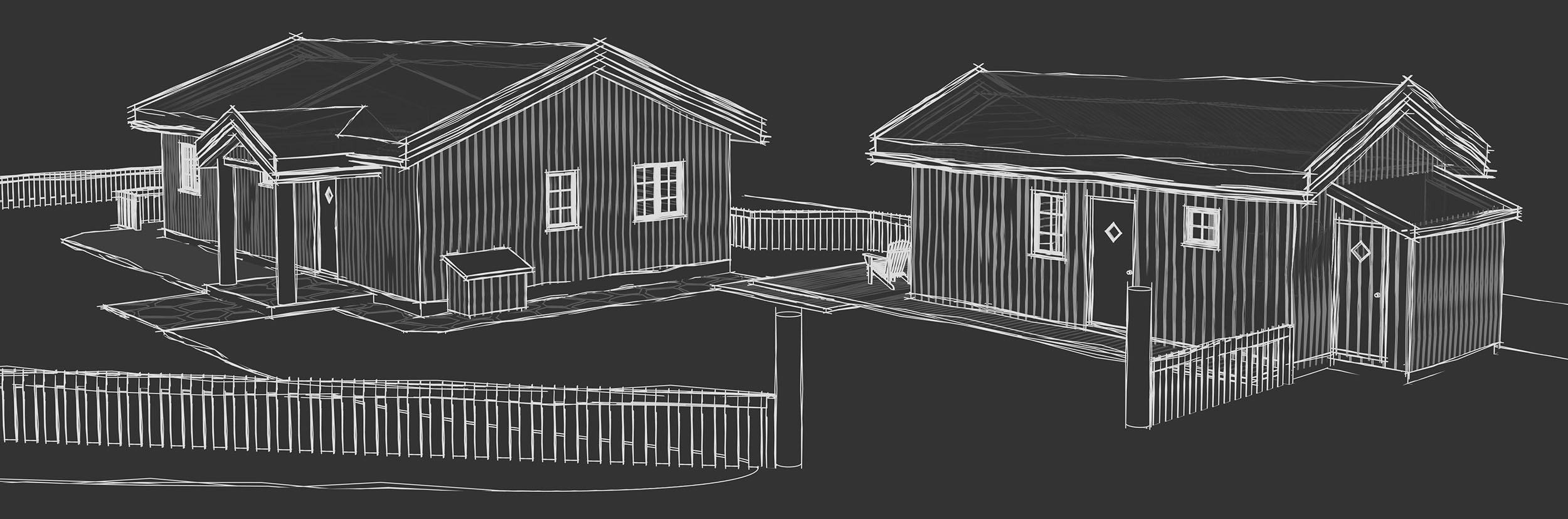

Fugleperspektiv

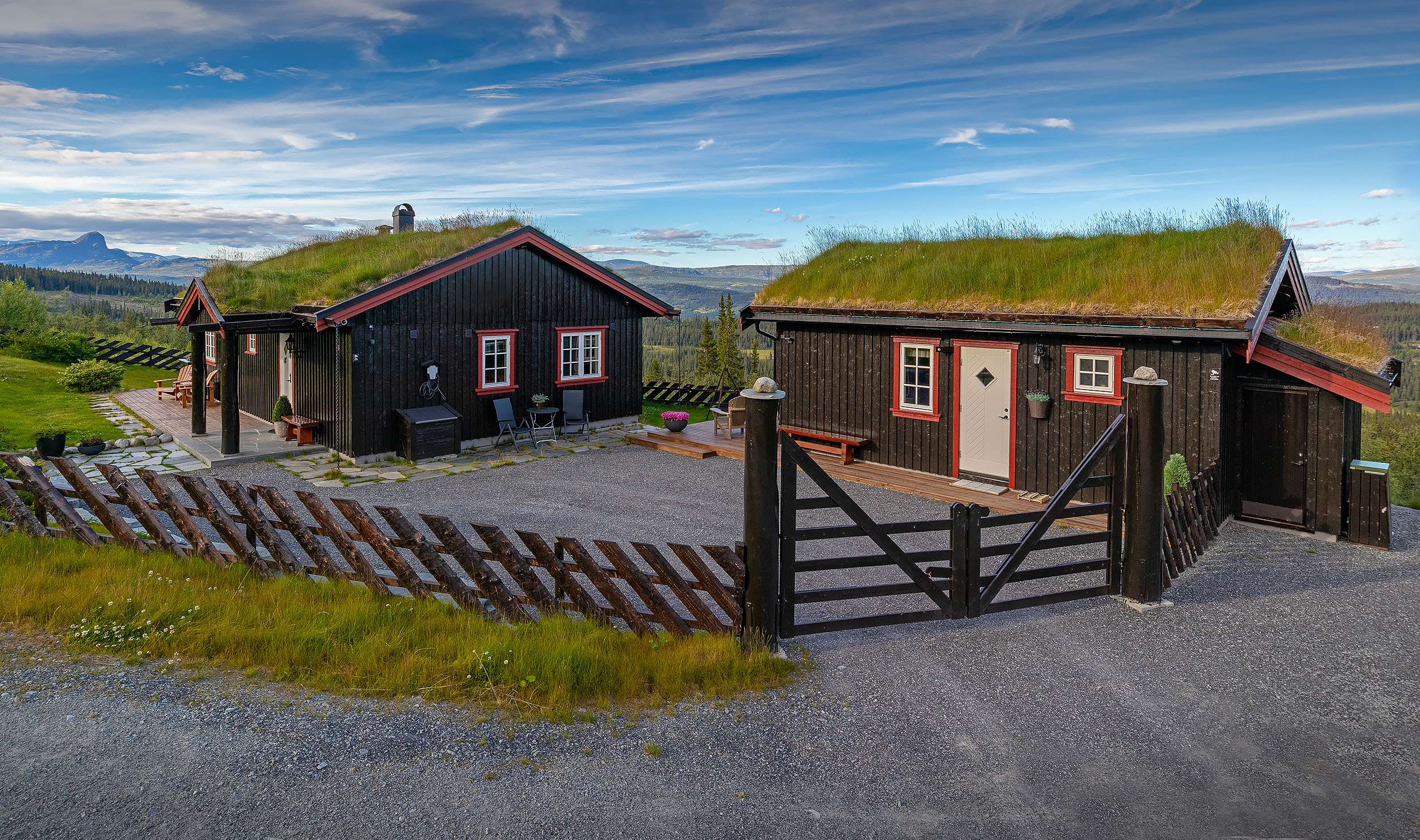

Fasade

Fasade

Fasade


Stue

Stue

Stue

Kjøkken


Fremtidig påbygg

Om behovet skulle melde seg, så har jeg tegnet et "oppstuggu" påbygg på ca. 40kvm BOA.
Ekstra romslig soverom med egen veranda, bad og loftstue.











Gang Soverom Soverom
